line() 是 OpenCV 中用于在图像上绘制直线的基本函数。下面是它的函数原型。

void cv::line(
    InputOutputArray img,         // 输入输出图像
    Point pt1,                    // 直线起点
    Point pt2,                    // 直线终点
    const Scalar& color,          // 线条颜色
    int thickness = 1,            // 线宽
    int lineType = LINE_8,        // 线型
    int shift = 0                 // 坐标点小数位数
);

下面将这个函数放到实际的应用场景中，如下所示

#include<opencv2/opencv.hpp>
#include <iostream>
using namespace std;
using namespace cv;

int main()
{
    Mat girl = imread("images/girl.jpg", IMREAD_COLOR);//3通道（CV_8UC3）
    if (girl.empty()) {
        return 0;
    }
    imshow("girl", girl);//显示图像

    Scalar color(0, 0, 255);// 线条颜色
    int thickness = 1;// 线宽
    int lineType = LINE_8;// 线型

    //画水平线
    for (int i = 0; i < girl.rows; i += 100)
    {
        Point start(0, i);
        Point end(girl.cols, i);
        line(girl, start, end, color, thickness, lineType);
    }
    //画垂直线
    for (int i = 0; i < girl.cols; i += 100)
    {
        Point start(i, 0);
        Point end(i, girl.rows);
        line(girl, start, end, color, thickness, lineType);
    }
    imshow("girl2", girl);
    imwrite("girl2.jpg", girl);
    waitKey(0);//等待按键
    return 0;
}

首先加载一张图片，然后显示原图。

接着定义了线条的颜色和线宽，然后定义了线条的形状，lineType表示线型，值LINE_8表示默认值（连通线），线型是一个名为LineTypes的枚举，它的定义和说明如下：

enum LineTypes {
    FILLED  = -1,
    LINE_4  = 4, //!< 4-connected line
    LINE_8  = 8, //!< 8-connected line
    LINE_AA = 16 //!< antialiased line
};

• FILLED = -1，主要用于闭合图形（如矩形、圆形等）的填充，当设置 thickness = FILLED 或 thickness = -1 时，图形会被完全填充。特别注意：在 line() 函数中不能使用，因为直线无法被填充，适用于 rectangle(), circle(), ellipse() 等绘制闭合图形的函数。
• LINE_4 = 4，使用 Bresenham 算法，只允许水平、垂直和对角线（45度）移动，每个像素只与上下左右4个相邻像素连接，斜线会有锯齿，但速度快。
• LINE_8 = 8，使用改进的 Bresenham 算法，允许水平、垂直和所有对角线方向移动，每个像素与周围8个相邻像素连接，特点是比LINE_4平滑，开销适中。
• LINE_AA = 16，使用高斯滤波等技术，通过部分透明像素平滑边缘，特点是视觉效果平滑，但开销大。

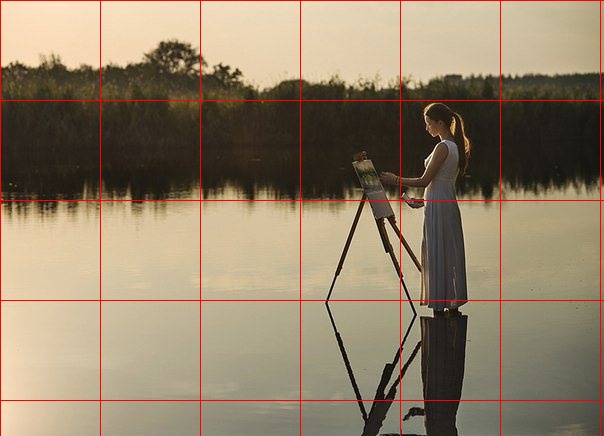

最后，使用for语句，分别绘制水平直线和垂直直线，如下所示。

——重庆教主 2025年5月15日
