一、Sobel 原理
Sobel 是基于梯度的一阶微分边缘检测算子。Sobel 就是用来找图片里 “像素突然发生剧烈变化” 的位置，也就是图像的边缘。没有边缘，机器不知道物体在哪、轮廓是什么；Sobel 就是机器用来 “描轮廓、找边界” 最基础的工具。
场景 1：人眼怎么识别物体？
我们看到一张桌子，不是靠记住每一个像素颜色，而是靠明暗分界线：
桌面亮、桌沿阴影暗，一亮一暗的交界，就是桌子的边缘。
有了边缘，我们才能分清：桌子在哪、背景在哪、杯子在哪。
场景 2：机器没有眼睛，它怎么找分界线？
机器只认识数字（0~255 灰度值）：
- 平坦区域：相邻像素数值差不多（120、121、119），变化很小 → 不是边缘
- 物体边界：相邻像素从 20 直接跳到 220，数值剧烈跳变 → 这里就是边缘
提炼核心概念：
灰度值的变化快慢 = 梯度
Sobel 本质就是：用数学方式，计算图片每个位置灰度的变化快慢，把变化剧烈的位置标记出来，就是边缘。
图像边缘本质是：像素灰度发生剧烈变化的位置，灰度变化率就是梯度。

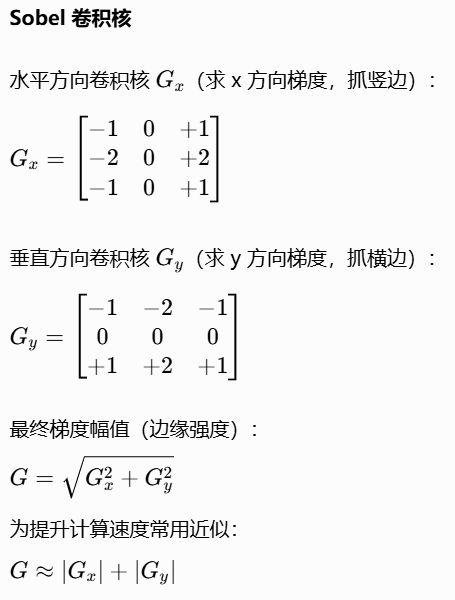

- 水平梯度 (Gx)：检测垂直边缘（左右灰度突变）
- 垂直梯度 (Gy)：检测水平边缘（上下灰度突变）
特点
先做高斯平滑降噪，再求梯度，抗噪优于简单差分算子
只能检测水平、垂直方向边缘，斜向边缘效果一般
输出存在正负：梯度由暗到亮为正，亮到暗为负，需要取绝对值
算法函数：Sobel
定义
void Sobel(Mat src, Mat dst, int ddepth, int dx, int dy, int ksize = 3);
/* Cv2.Sobel(
InputArray src, // 原图
OutputArray dst, // 输出图
int ddepth, // 图像深度（**直接写 -1 就行**）
int dx, // X方向阶数：1=检测垂直边，0=不检测
int dy, // Y方向阶数：1=检测水平边，0=不检测
int ksize = 3 // 核大小（3,5,7 奇数）
);
*/
参数
- ddepth（必须设为浮点类型，避坑关键）
- 推荐：MatType.CV_64F
- 原因：梯度会出现负数，如果直接用 8 位CV_8U，负数会被截断变成 0，边缘大量丢失；必须先浮点存储正负梯度，再取绝对值转回 8 位。
- dx=1, dy=0：计算 Gx，提取垂直边缘
- dx=0, dy=1：计算 Gy，提取水平边缘
- ksize：卷积核，常用 3；ksize=1 时等价于 Scharr 快速梯度
三、标准使用流程
原图转灰度图
Sobel 求 x、y 方向梯度，深度设CV_64F
Cv2.Abs()取绝对值消除负梯度
ConvertScaleAbs 映射回 0~255 的 8 位图像
两个方向梯度相加得到完整边缘
四、Scharr 优化算子（Sobel ksize=3 的升级版）
当ksize=3时 Sobel 梯度精度有限，OpenCV 提供 Scharr 算子，卷积核权重更大，对弱边缘更敏感：
调用方式：把 ksize 设为-1
csharp
运行
Cv2.Sobel(gray, gradX, MatType.CV_64F, 1, 0, -1);
五、常见踩坑点
- ddepth 直接用 CV_8U 负梯度被截断，边缘缺失严重，必须用浮点再转回 8 位。
- 只调用一次 Sobel (dx=1,dy=1) 效果很差，正确做法：分别求 Gx、Gy 再融合。
- 原图没转灰度直接彩色图 Sobel 会对 3 个通道分别计算，噪声大，必须先灰度化。
六、Sobel 与 Canny 区别
- Sobel：一阶梯度，输出灰度边缘图，需要自己阈值筛选
- Canny：基于 Sobel 梯度 + 非极大值抑制 + 双阈值，输出二值化精细边缘，降噪和边缘筛选更强
public override Mat Execute(Mat src)
{
Mat dst = new Mat();
Cv2.Sobel(src, dst, -1, DX, DY, KSize);
return dst;
}
